• La figura muestra el diagrama de la estructura para el transportador de correa apoyado aire de tipo mixto. La correa de goma (1) corre alrededor de la polea impulsora (2) y la polea de la curva (3), de tal modo el material se transporta de la tolva de alimentación (5) al silo. Un sistema de cajas de aire largas cerradas especialmente diseñadas con bueno sellando funcionamiento a lo largo de la dirección longitudinal del transportador, conocida comúnmente como cámaras de aire. La parte superior de cámaras de aire (7) se forma en una forma del surco del disco (el radio del arco es R, ángulo de surco es θ), que se llama el canal de la placa (6). La correa de goma es apoyada por el “amortiguador de aire” en el surco y conducido por la polea impulsora (2), el funcionamiento continuo, la rama vacía de la carga todavía es apoyado por el rodillo más bajo plano, que se llama transportador de correa apoyado aire de tipo mixto.
  Una fan de la medio-presión que (8) se utiliza para soplar el aire en la caja de aire a través de entrada de aire, el aire fluye longitudinalmente a lo largo de la caja de aire, llenando la caja de aire para formar cierta presión. Y con las filas de orificios en el canal de la placa (6) que desborda en el surco entre las ranuras para formar una correa de goma y materiales “de aire de la ayuda estable del amortiguador”, y tenga la tiesura del amortiguador de aire de la presión correspondiente para adaptarse al cambio de carga, cambiando la fricción de rueda sólida del transportador de correa original del rodillo, reduce perceptiblemente la resistencia friccional. Al mismo tiempo, supera la debilidad de la operación original de la onda del transportador de correa del rodillo, la operación es estable y confiable, el efecto ahorro de energía es también notable, así la seguridad y la confiabilidad se mejoran grandemente.

El transportador de correa apoyado aire es transportador universal, puede ser ampliamente utilizado en carbón, metalurgia, electricidad, puerto, industria, mecánico químicos, los materiales de construcción etc. Especialmente utilizó para transportar el grano. Puede cumplir los requisitos de estas industrias para la producción grande.
El aire apoyó el transportador de correa proporcionado por nuestra compañía ha sido ampliamente utilizado en muchos campos de la industria, industria ligera e industria del transporte. La distancia transportadora máxima de la sola máquina ha alcanzado más de 1 kilómetro. Velocidad los 6m/s o más. El transportador de correa apoyado aire ha ocupado el mercado enorme en el país y en el extranjero en el proceso transportador material.



Las ventajas de ASBC contra transportadores convencionales
Se diseña para transportar productos secos de flujo libre en todos los tipos de industrias, especialmente en usos donde está crucial la contención del polvo. Su transporte liso y materiales constantes de los medios del flujo de aire permanecen en la banda transportadora y la polvoreda se elimina prácticamente.
1. el pequeño poder, consumo de energía baja, reduce la fricción entre la banda transportadora y la rueda loca del transportador, poder reducido del motor
2. Bajo mismas condiciones, el poder del transportador apoyado aire es lo mismo que el poder de la operación, ningún aumento adicional del poder.
3. comparado con otros transportadores de correa, pequeña cantidad de ruedas locas del transportador, costes de mantenimiento bajos, vida de servicio larga de la correa.
4. la pequeña resistencia de fricción de la correa, reduce 10%-20% de consumo de energía de conducción
5. el transporte incluido puede evitar volar el polvo y es respetuoso del medio ambiente.
6. alta productividad
El aire apoyó el transportador de correa puede formar la mejor sección material del cargamento. Comparado con los transportadores de correa del rodillo, puede ser cargado con el material del 5%~15%, que es conveniente para la operación de alta velocidad (la velocidad de la correa de la máquina general del rodillo es 1,25 rn/s, y el aire apoyó el ∥ 1.6n s del transportador de correa generalmente ~ 2,0 HU/s), puede mejorar la capacidad del transporte sin el aumento del ancho de banda.
7. correa de goma ligera opcional y vida de servicio extendida
El aire apoyó el transportador de correa tiene resistencia corriente baja y tensión baja. La correa de goma ligera puede ser utilizada. Corre suavemente, no se fuga, la cinta lleva poco, el fenómeno de rasgado ocurre raramente, y la vida de servicio de la cinta es más que doblada.
8. Puede ser utilizado para el arreglo grande de la inmersión
El aire apoyó el transportador de correa tiene ayuda continua del gas, funcionamientos materiales suavemente, su ángulo de inclinación es menos que el ángulo estático de la fricción del material y de la banda transportadora. El ángulo de la inclinación real del transportador de correa apoyado aire puede ser 18° de la máquina del rodillo. Aumento a 23°. Puede también correr con seguridad en a la izquierda e a la derecha.

1. El transportador de correa apoyado nuevo aire soluciona los problemas del transportador de correa apoyado aire de la primera generación. Tiene las características del comienzo de la protección del medio ambiente, ahorro de energía, pesada de la carga, del ahorro de costes, de la operación estable y de la vida de servicio larga.
2. Cumple los requisitos de la capacidad de dirección grande en los puertos, minas, energía eléctrica, carbón y otras industrias, fomenta promueve el uso amplio del aire apoyó transportadores de correa.
3. El transportador de correa apoyado nuevo aire substituye el un método de diseño del ángulo de surco por el diseño secundario del ángulo de surco. La estructura de las cámaras de aire es más científica y razonable, supera el fenómeno del borde del frotamiento de la cinta, el efecto corriente es mejorado por el 20%, el consumo del gas es ahorrado por el 15%.
4. El transportador de correa apoyado nuevo aire substituye las cámaras de aire de soldadura de una sola pieza de la primera generación por la caja de aire combinada. La estructura es nueva, aspecto es hermosa. La fuerza, la torsión y la resistencia de doblez de la caja de aire se mejoran grandemente, el dispositivo que parte del viento se añade. El dispositivo no sólo puede razonablemente dividir el viento y la diversión, pero también reduce grandemente la pérdida de la resistencia de circulación de aire a lo largo de la trayectoria, efecto ahorro de energía está en el nivel principal nacional.

¿Porqué más industrias elegirán el transportador de correa del aire?
1. La velocidad del desarrollo del equipo técnico para la logística, ahora requiere un transportador de correa con una alta capacidad de manejar el transportador.
2. En los nuevos tiempos, todas las clases sociales tienen requisitos más altos y más altos para la protección del medio ambiente, y el aire apoyó transportadores de correa es una buena opción.
3. Con el desarrollo de los tiempos, el adelanto tecnológico, la gama del uso de aire apoyó el transportador de correa llegará a ser inevitable cada vez más extenso, e incluso substituirá algunos transportadores de correa del rodillo.

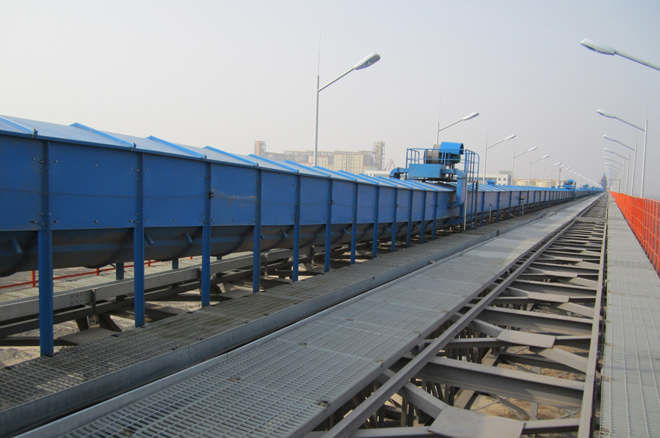

Casos del proyecto del transportador de correa apoyado aire
