Automatic Reset IP65 Belt Sway Switch For Belt Conveyor

Contactar ahora

Información detallada

Resaltar:

Interruptor de la oscilación de la correa IP65

Interruptor de la oscilación de la banda transportadora de correa

interruptor de la oscilación de la correa 440V

Descripción de producto

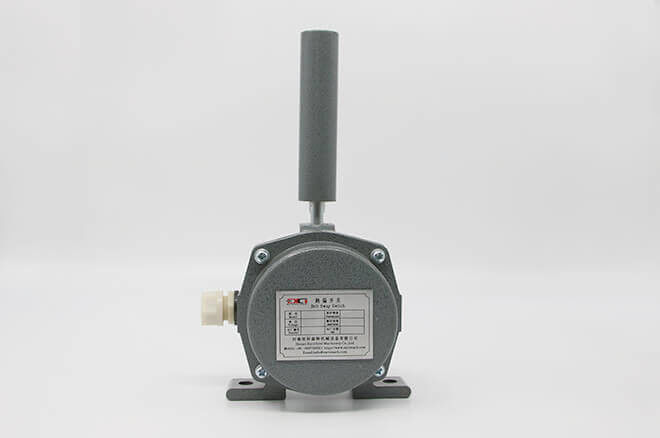

Interruptor de la oscilación de la correa

Estos interruptores se diseñan para la seguridad de la gente y de máquinas para evitar accidentes y para parar la máquina en una emergencia.
En transportadores de correa, la oscilación de la correa puede resultar del cargamento desigual, del desalineamiento del sistema más ocioso, y de superficies gastadas. Los interruptores ceñidos de la oscilación son útiles para limitar oscilaciones de la correa a los límites tolerables. Es el mejor instalar el interruptor del oscilación de la correa cada 15 a 20 metros a ambos lados del transportador de correa.

CARACTERÍSTICA

1. El movimiento liso del rodillo asegura larga vida.
2. reset automático cuando la correa reanuda la posición normal.
3. los interruptores se protegen contra el viaje excesivo accidental de la palanca de funcionamiento.
4. el diseño estandardizado y la construcción moldeada permite la capacidad de intercambio de piezas.

ESPECIFICACIONES TÉCNICAS

Contactos de la salida	Los contactos 1NO+1NC o 2NO+2NC están disponibles según el requisito de cliente.
Terminación	Conveniente aceptar los conductores sq de 2,5 milímetros. Se proporcionan los pernos prisioneros de conexión a tierra separados
Vivienda	DMC o fundición de aluminio, polvo y agua firmemente a IP – grado 65. Recinto del arrabio disponible opcionalmente
Grado del contacto	16 amperios en la CA 440V en carga resistente. Son convenientes para un grado más bajo también. (e.g. 5A en la CA 240V)
Vida de servicio	Acción confiable 100.000 veces

ESPECIFICACIONES

Modelo

Fuerza de actuación

Grado del contacto

Ángulo de la acción del interruptor

Peso

Nivel de la protección

Normal ábrase

Cierre normal

Primer grado

En segundo lugar
Grado

Limitación de ángulo

XKPT1 -12-30

20-70N

12°

30°

75°

3.5KG

IP65

XKPT1 -10-45

20-70N

10°

45°

75°

3.5KG

IP65

XKPT1 -20-35

20-70N

20°

35°

75°

3.5KG

IP65

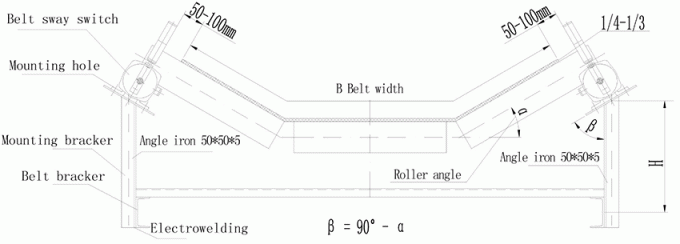

MÉTODO DE LA INSTALACIÓN

interruptor de la oscilación de la correa

1. El interruptor de la desviación será instalado a ambos lados del transportador de correa, y la posición del interruptor de la desviación debe ser tal que el rodillo vertical es perpendicular al avión del lado de la correa y el borde del lado de la correa se fija en 1/4-1/3 del rodillo en una posición conveniente.
2. La distancia entre el rodillo vertical y la correa debe normalmente estar dentro de la compensación natural de la correa, más 50~100 milímetros.
3. Los interruptores de la desviación se montan en pares el al frente, la cola y las posiciones intermedias. En general, tres pares de cintas que tienen una longitud de 100 metros son convenientes.
4. Después de que la consola de montaje se suelde con autógena o se emperne al marco de la máquina, apriete el interruptor corriente a la consola de montaje con los pernos.

CASO DEL INTERRUPTOR DE LA OSCILACIÓN DE LA CORREA

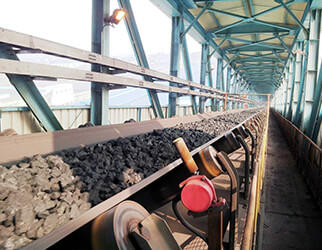

	Proyecto: El interruptor de la oscilación de la correa usado para el transportador de correa de carbón protege el sistema Cantidad: uso de 40 PC: Industria hullera Cliente: NeiMengGu Shang Tong Coal Co. , Ltd.

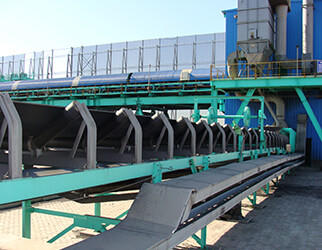

	Proyecto: El interruptor de la oscilación de la correa usado para el transportador de correa protege el sistema en planta de la arena Cantidad: uso de 30 PC: Sector de la construcción Cliente: ChongQing Heda Sand Co. , Ltd.
	Proyecto: El interruptor de la oscilación de la correa usado para el transportador de correa protege el sistema en acerías Cantidad: uso de 32 PC: Minería Cliente: Anyang Steel Mills Co. , Ltd.
