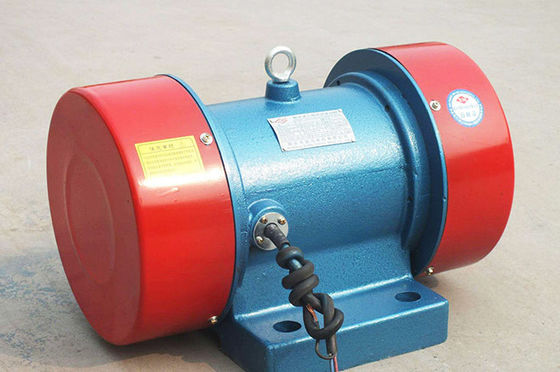

Motor vibrante

Cómo trabaja

El eje de salida de cada extremo del motor vibrante tiene un bloque excéntrico fijo y un bloque excéntrico ajustable. El ajuste del ángulo entre el bloque excéntrico ajustable y el bloque excéntrico fijo puede cambiar la magnitud de la fuerza emocionante. El ángulo entre el bloque excéntrico ajustable y el bloque excéntrico fijo es 0 grados cuando la entrega, y la fuerza emocionante en este tiempo es la fuerza emocionante clasificada del motor F. de la vibración.
Preste la especial atención, al ajustar la fuerza emocionante, ajuste el bloque excéntrico ajustable en el eje de salida en ambos extremos del motor de la vibración a la misma dirección en la misma dirección.
Ajuste de los pasos emocionantes de la fuerza:
1. quite la cubierta protectora.
2. afloje el bloque excéntrico exterior y apriete el perno.
3. Ambos lados del bloque excéntrico se deben girar en la misma dirección de modo que la línea de la alineación en el eje alinee con el valor de la fuerza de la excitación en el bloque excéntrico con el valor requerido de la fuerza de la excitación, y comprueban si los dos extremos tienen el mismo ángulo.



La fuerza y el poder vibrantes se hacen juego correctamente, la fuerza de la vibración es grandes, el peso del cuerpo es ligeros, el volumen es pequeños, el ruido mecánico es bajos.

Puesto que el motor vibrante es un tipo fuerte vibración de la resistencia en vez de resonancia, tiene una amplitud estable.

La gama de frecuencia de la vibración es grande. Fijan a la frecuencia de la vibración del excitador electromágnetico, generalmente igual a la tarifa de paso del poder, y la frecuencia de la vibración del motor vibrante se puede ajustar en una amplia gama ajustando la velocidad de rotación, la frecuencia de la vibración y la amplitud se puede seleccionar arbitrariamente según diversas rutas completas.

Cuando la influencia de la fluctuación de la fuente de alimentación es pequeña, el excitador electromágnetico causa un cambio grande en la fuerza de la excitación debido al cambio del voltaje, pero en el motor vibrante, este cambio es muy pequeño.

la combinación de la Multi-máquina, puede alcanzar la uno mismo-sincronización para terminar requisitos del proceso diferente.

La dirección de la fuerza emocionante se puede cambiar según el método de la instalación del motor vibrante.

La fuerza y la amplitud de la excitación pueden ser ajustadas steplessly solamente ajustando el ángulo del bloque excéntrico.

El mantenimiento es simple. Puesto que la primavera no se utiliza como el tipo electromágnetico, el trabajo de mantenimiento tal como ajuste de la liquidación y ajuste del peso puede ser eliminado, y solamente los transportes necesitan ser reparados regularmente.

Especificaciones completas para cubrir las necesidades de diversos tipos de trabajo de la maquinaria de la vibración.

Tipo	Velocidad (RPM)	MCF (n)	Poder (kilovatio)	Amperio actual	Peso (kilogramo)		Dimensión (milímetros)
						FG		B	C	D	E	F	Фg	H	J	K	M	N	Perno de ajuste
XV 0.7-2	2870	700	0,15	0,38	12		130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0,15	0,38	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0,25	0,58	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0,40	1,01	27		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0,75	1,76	45		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1,10	2,30	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1,50	3,59	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1,80	4,24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2,00	4,92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0,15	0,30	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0,15	0,32	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0,25	0,65	36		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0,40	1,14	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0,55	1,50	52		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0,75	1,91	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1,10	2,60	78		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1,50	3,72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2,00	4,69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2,20	5,06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2,50	6,25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4,00	10,14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8,00	19,40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10,00	24,16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10,00	24,16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0,25	0,70	38		150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0,40	1,23	53		170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0,55	1,68	60		170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0,75	2,11	74		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1,10	3,03	82		200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1,50	3,77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2,20	5,47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3,00	7,20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3,70	9,28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5,50	13,31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7,50	17,93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8,50	19,76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9,50	21,70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12,00	27,37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
